Регулировка направляющих роликов, или как их ещё называют успокоители, одна из важных операций на ленточных пилорамах. Кроме того, от правильной регулировки роликов, будет зависеть конечный размер материала, а так же качество обработки всего материала.

ролики3Прежде всего, рассмотрим сам направляющий ролик. Его составляющие и возможные неисправности, а так же методы их устранения.

                                                                   Направляющий ролик

Состоит ролик из нескольких частей, Это, конечно же, сам ролик, подшипники, обычно их два, стопорные кольца и промежуточное кольцо или шайба. Сами подшипники, бывают различной марки в зависимости от вида пилорамы. Также, между ними устанавливается шайба, для пропуска смазки. Все это фиксируется вместе с подшипниками внутри ролика стопорами. Для которых внутри ролика имеются специальные прорези.

валы

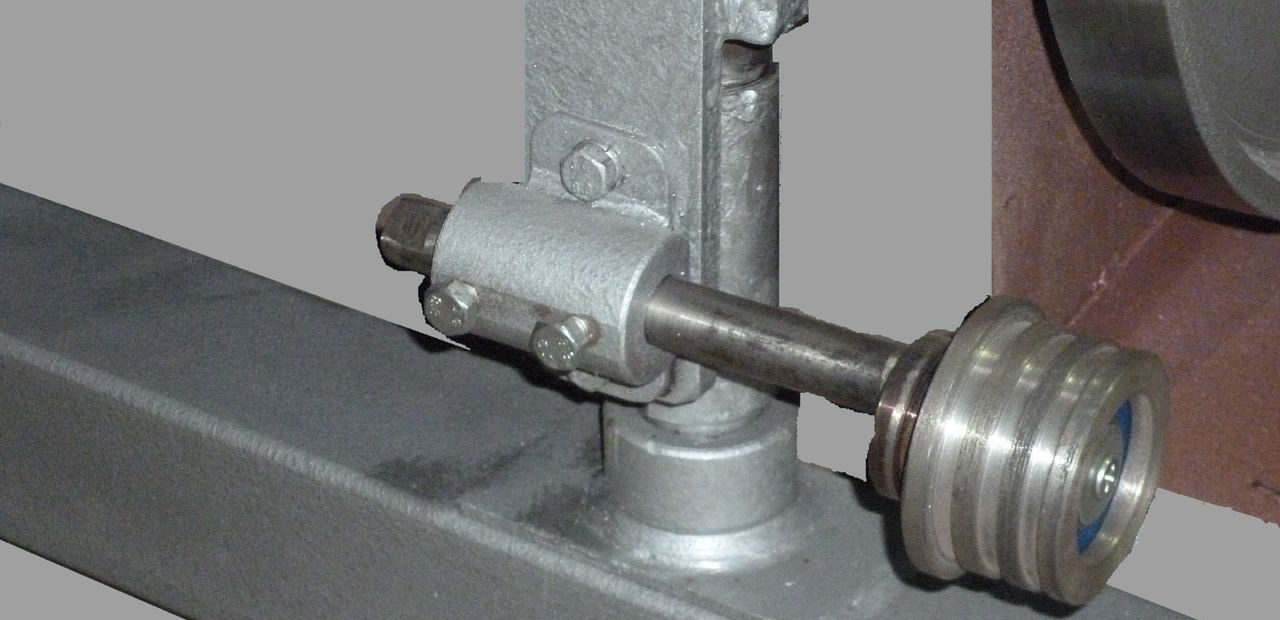

Затем ролик с подшипниками набивается на вал и фиксируется на валу болтом, либо гайкой. Также, валы могут быть простыми, прямыми. А могут быть смещёнными в сторону, их называют ещё эксцентриками. Если простой вал регулируется шпильками вверх-вниз. То эксцентрики регулируются просто поворотом вала.

регулировка направляющих роликов

Прежде всего, ролик имеет круглую форму различного диаметра. В то время, с тыльной стороны имеется бордюр для предотвращения схода пильной ленты. Также, на поверхности ролика находятся прорези для выброса опилок. Кроме того необходимо учесть, что во время эксплуатации обязательная чистка этих прорезей, даёт неплохой результат.

                                               Установка и регулировка направляющих роликов

                                                                                 Установка

Прежде всего, перед установкой и регулировкой направляющих роликов необходимо проверить, насколько изношены детали ролика.

Во первых, нет ли биения ролика, достаточно поболтать ролик что бы это определить. В случае даже малейшего биения производится замена подшипников либо вала. Так же может быть износ внутренней части ролика.

Во вторых поверхность ролика должна быть ровной по ширине. Потому что, во время эксплуатации он изнашивается под конус, что очень влияет на качество материала. Также и по диаметру, ролик не должен быть эллипсом.

ролики2

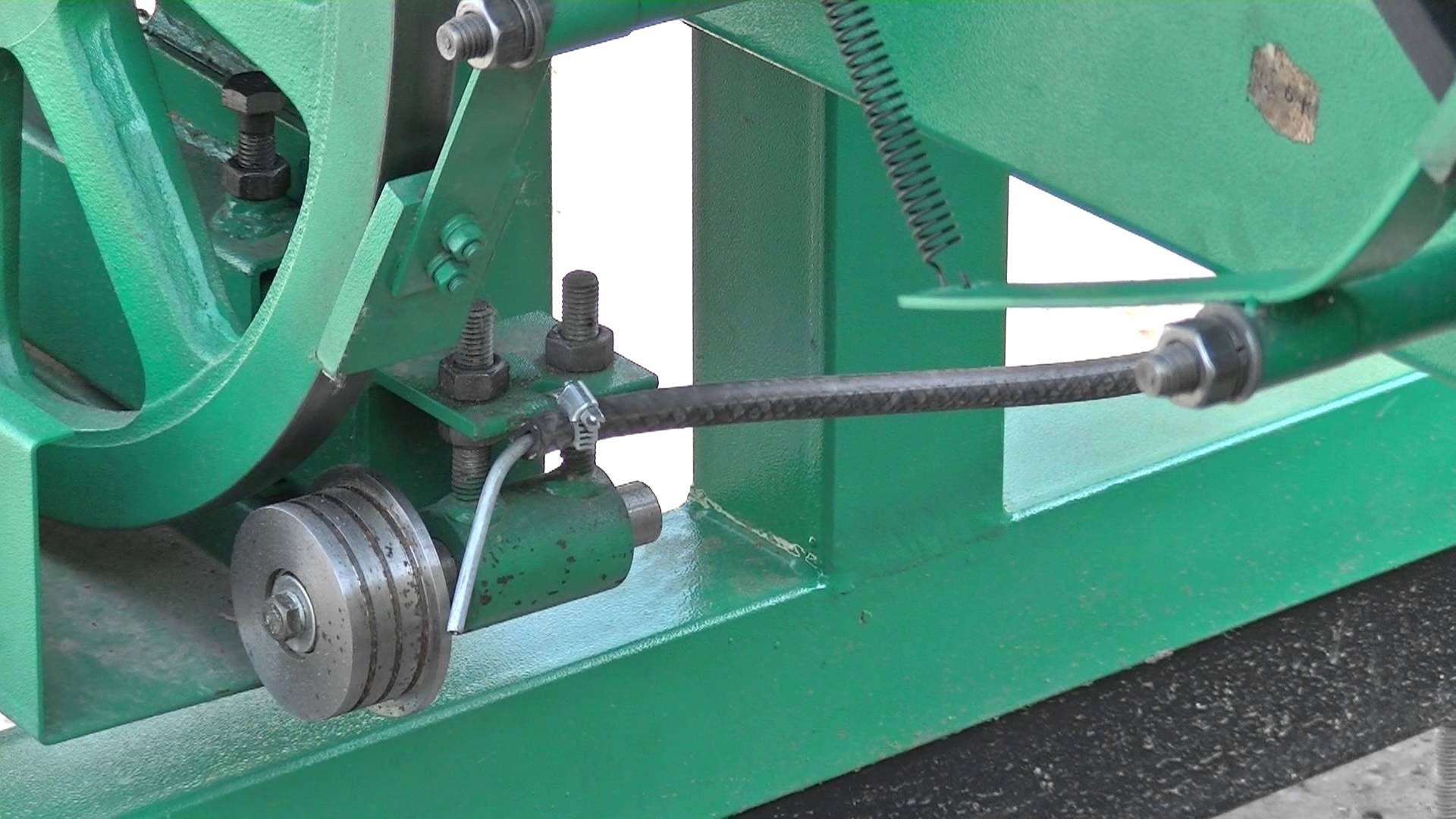

После сборки направляющего ролика и его проверки, начинаем установку его на станок. Вставляем вал в держатель ролика и фиксируем его специальным болтом. В том случае, если держатели на шпильках. Следовательно, несколькими болтами фиксируется, если это эксцентрик.

                                                                                  Регулировка

Для дальнейшей регулировки ставим пильную ленту и производим слабую натяжку, так чтобы лента прижалась к роликам. Ослабляем болты фиксирующие вал ролика и сдвигаем ролик, так чтобы расстояние от передней части ролика до основания зуба ленты составляло 3-5 миллиметров, и снова фиксируем вал ролика.

регулировка

Затем устанавливаем уровень, который должен быть не менее 120 см, на нижнюю часть рамы и производим замер от ведущих колёс до уровня, а затем от направляющих роликов до уровня. Ролики должны быть на 3-5 мм ниже ведущих колёс.

регулировка направляющих роликов6

С помощью шпилек устанавливаем это расстояние, откручивая или подтягивая гайками. На эксцентриках, ослабляем фиксирующие болты и поворотом вала устанавливаем необходимый размер и снова фиксируем вал ролика.

Далее производим полную натяжку пильной ленты согласно инструкции, натяжение ленты должно быть минимальным, но достаточным для работы. Берём небольшой уровень и ставим его поперёк ленты между роликами, при этом обращаем внимание на выступающие зубья ленты, уровень не должен стоять на них, и так же шпильками или болтами, выравниваем ленту до ровного состояния, двигая уровень от одного ролика к другому.

регулировка6

После всех этих манипуляций подкатываем пилораму к первой упорной стойке и выставляем размер. Проще это будет сделать если размер, к примеру, 10 см выставить сначала между лентой и направляющей стойкой, при этом незабываем, что мерить необходимо от выступающих вниз зубьев, а потом уже просто открутить крепления линейки на раме и выставить размер на линейке.

регулировка направляющих роликов 1

Проверяем все наши регулировки, делая контрольные замеры, а так же надёжность фиксации роликов, и производим контрольный распил бревна, если распил показал качество и точность размеров материала, то вся регулировка направляющих роликов произведена правильно. В дальнейшем лишь только остаётся поддерживать эти регулировки, своевременно устраняя неисправности деталей ролика.
